Detailinformatie |
|||
Plaats van herkomst | CHINA | Merknaam | RICITE |
---|---|---|---|
Modelnummer | LR | Naam van het product: | LR Verticale Omgekeerde Omloop Ingeblikte Motorpomp |
Kleur: | Rood, aangepast Blauw | STROOM: | 300m3/h |
lift: | 110m | Temperatuur: | ~120℃ (pas zoals nodig aan) |
Kracht: | 110kw | Viscositeit: | 100mm/s |
Toepassing: | aardolie, chemisch product, geneesmiddel, het galvaniseren | Markeren: | verticale ingeblikte motorpomp,ingeblikte motorpomp 300m3/h,verticale ingeblikte pomp |

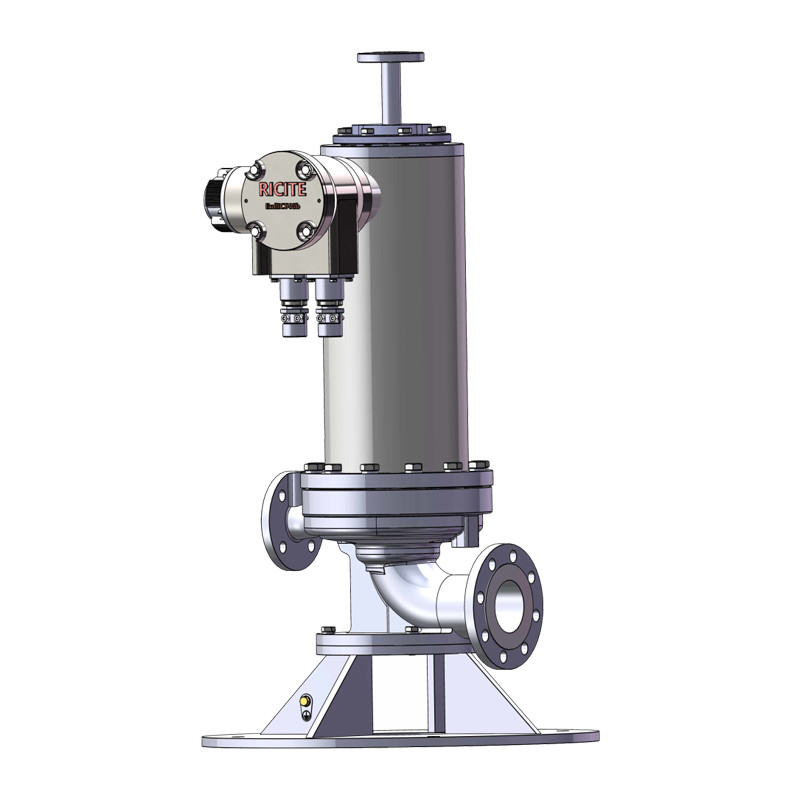

LR Verticale motorpomp met omgekeerde circulatie
Beschrijving
De motorpomp in blik bestaat uit een afgeschermde elektromotor en een pomp en is een ongezegelde pomp die het traditionele afdichtingsapparaat van de roterende as van de pomp breekt,het bereiken van een perfecte werking zonder lekken.
De aandrijving van een gewone centrifuge pomp is om de schroef van de pomp met de elektrische as via een koppeling te verbinden, zodat de schroef en de elektromotor samen draaien en werken.Een afgeschermde pomp is echter een ongezegelde pomp en zowel de pomp als de aandrijvende motor zijn verzegeld in een drukvat gevuld met het gepompte medium.
Dit drukvat heeft alleen een statische afdichting en is uitgerust met een draadgroep om een roterend magnetisch veld te geven en de rotor aan te drijven.Deze structuur elimineert de roterende as afdichting apparaat dat traditionele centrifuge pompen hebben, zodat het volledig lekvrij kan werken.
Het omgekeerde circulatietype is geschikt voor het vervoer van vloeistoffen die gemakkelijk verdampen en heeft als kenmerk dat het smeer- en koelpad tegenovergesteld is aan het basistype.dus het heet het omgekeerde circulatietypeDit type pomp zelf vereist geen uitlaatklep en de omgekeerde circulatiepijpleiding kan de motorcirculerende vloeistof in de gasfasezone van de vloeistofinlaat tank afvoeren.waarborgen dat er geen gas aanwezig is in de pomp- en motorholtesDeze structuur is geschikt voor het vervoer van vloeibaar gemaakte gassen bij lage temperatuur, zoals LPG, LNG en andere vloeistoffen met een lage dichtheid die gemakkelijk worden verdampt
Voordelen
(1) Lange levensduur, automatisch hydraulisch stuwkrachtbalansysteem in combinatie met siliciumcarbidelagers om een hoge levensduur te verkrijgen;
(2) Hoog efficiënt, geoptimaliseerd motorontwerp en hoog efficiënt hydraulisch onderzoek, uitstekende energie-efficiëntie bereikt;
(3) Hoge betrouwbaarheid, geavanceerde verwerkingstechnologie, hightech CNC-apparatuur en perfecte testen om de stabiliteit van de prestaties van het product te waarborgen;
(4) Monitor lager slijtage om online monitoring en automatische besturing te realiseren;
(5) Secundaire afdichting om de veiligheid van het milieu te waarborgen, zelfs in geval van een ongeval.
GESCHIEDENIS
De motorpomp in blik bestaat uit een motor en een pomp in blik, het binnenste oppervlak van de stator en het buitenste oppervlak van de rotor zijn bedekt met een dunwandig niet-magnetisch corrosiebestendig metaal,dus de stator windingDe rotorkern wordt niet door de dragende vloeistof geërodueerd, omdat ze volledig gescheiden zijn.de hele rotor is ondergedompeld in de vervoervloeistof, geen roterende onderdelen strekken zich naar buiten, is een structuur zonder lekkage, dus het heeft de volgende voordelen.
(1) Onlekkbaar, geschikt voor het vervoer van giftige, explosieve, ontvlambare, gezuiverde, corrosieve vloeistoffen;
(2) Volledige afdichting, geschikt voor het vervoer van vloeistoffen die gemakkelijk kunnen worden geoxideerd;
(3) Geen mechanische afdichting, geschikt voor het vervoeren van vloeistoffen met hoge systeemdruk, vloeistoffen met een hoog smeltpunt, vloeistoffen met hoge temperatuur en vloeistoffen met lage temperatuur.
(4) Met behulp van een smeermiddel, geen behoefte aan vet, geen verontreiniging van de vervoerde vloeistof, geen behoefte aan vetinspuiting en drainage;
(5) Vanwege de coaxiale integratie van de motor en de pomp is het ruimtebesparend, lichtgewicht, compact ontworpen, eenvoudig te onderhouden en te demonteren;
(6) De motor wordt gekoeld met water of met natuurlijke koeling, zonder ventilator, waardoor de trillingen minder zijn en het geluid minder.
Voorzorgsmaatregelen voor het gebruik van afgeschermde pompen:
1. Tijdens normale werking mag het uitlaatklep niet strak gesloten worden en moet licht open gehouden worden om te voorkomen dat de lucht in de pomp verstopt raakt.
2Het is ten strengste verboden zonder vloeistof of langer dan 1 minuut te werken om schade aan de motor en de lagers te voorkomen.
3Het is ten strengste verboden om langer dan 1 minuut achteruit te rijden, omdat achteruit rijden een abnormale slijtage van de lagers kan veroorzaken.
4Het is ten strengste verboden te werken onder cavitatieomstandigheden, anders kan dit leiden tot vroegtijdige slijtage van de lagers.
Parameters
Naam | TYPE | VLOEG | Hoofd | Werktemperatuur | Vermogen | VISICOSITY | Druk | Verklaring |
LR Verticale motorpomp met omgekeerde circulatie | LR Verticale omgekeerde circulatie | 300 m3/h | 110 m | ️+120°C | 110 kW | 100 mm/s | 2.5MPa |
Een type omgekeerde circulatie die wordt gebruikt voor het vervoer van vloeibaar aardgas, vloeibaar aardoliegas en vloeibaar LNG |
Modelbeschrijving
Materialen
Code | 4 | 5 | 6 | 7 | |
Gewatteerde delen | 304 | 304L | 316 | 316L | |
Gaskets | Pomp | Hoge temperatuur | met een gewicht van niet meer dan 50 kg | ||
Standaard | PTFE | ||||
Motor | PTFE | ||||
Kan | Hastelloy legering -C | Hastelloy legering -C | |||
Schacht | 304/301 | 304L | 316 | 316L | |
Schachthuls, stuwring | Stelliet | ||||
SSiC | |||||
Lagers | Grafietgeïmpregneerde furanhars, SSiC |
SECTORIEEL TEKEN
Modellen
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen (KW) | |||
n=2900r/min | 介质密度 ((Medium Density ((g/cm)) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen ((Kw) | |||
n=2900r/min | (Medium Density(g/cm)3) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
