Contacten: | Miss. Susan Meng |
---|---|
e-mail: | susanmeng@ricitepump.com |
Tel.: | +8618217690219 |
welke app: | 8618217690219 |
wechatten: | +8618217690219 |
Place of Origin: | China |
Merknaam: | RICITE |
Model Number: | G |
Minimum Order Quantity: | 1 set |
Packaging Details: | WOODEN CASE |
Delivery Time: | 5-8 work dayes |
Payment Terms: | L/C, T/T |
Supply Ability: | 50 sets per day |
Detailinformatie |
|||
Place of Origin | China | Merknaam | RICITE |
---|---|---|---|
Model Number | G | Productnaam: | G Type Self-Priming Ingeblikte Motorpomp |
Kleur: | Blauw rood, | Stroom: | 200 m3/h |
lift: | 150 meter | temperatuur: | ~+350℃ |
Kracht: | 160 kW | Viscositeit: | 100 mm/s |
Druk: | 2.5MPa | Toepassing: | aardolie, chemisch product, geneesmiddel, het galvaniseren |
Markeren: | zelfinstructie ingeblikte motorpomp,ingeblikte pomp van China,kan motorpompen |

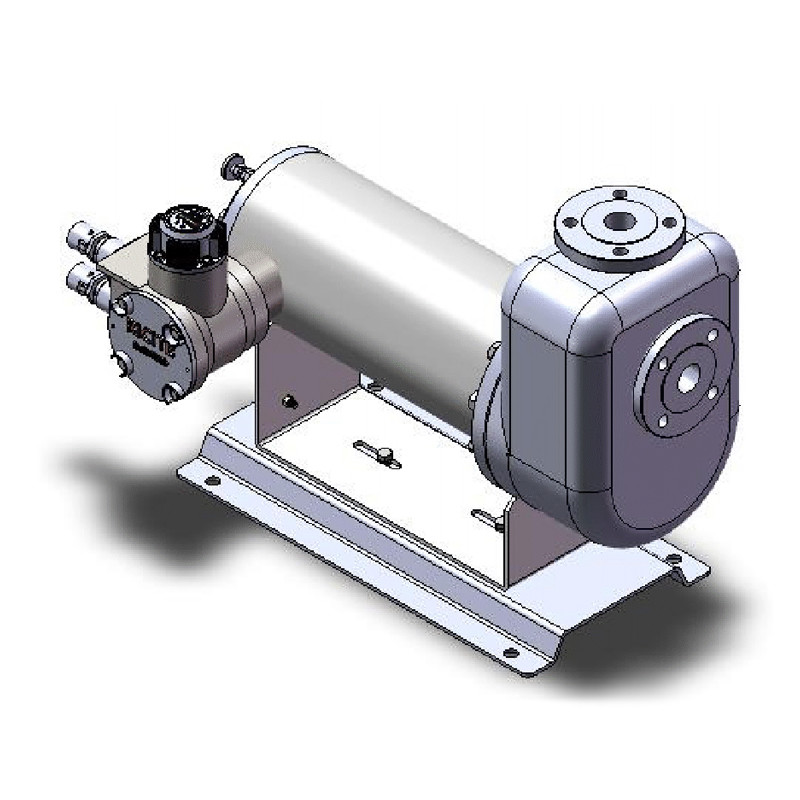

G-type zelfprimmende motorpomp in blik
Beschrijving
Zelf-primen type:De zuiginlaat van de pomp is veel hoger dan het centrum van de stuwbaan.de roer en de vergrote pompkamer zijn altijd gevuld met vloeistof. Bij herstart is het niet nodig om water te vullen en kan de pomp werken.
Het heeft een internationaal standaardontwerp, de maximale werkstroom is 1200 m3/h, de maximale kop is 600 m, het temperatuurbereik is -120-350 °C en de maximale druk van het systeemontwerp is 20 MPa.
De aandrijving van een gewone centrifuge pomp is om de schroef van de pomp met de elektrische as via een koppeling te verbinden, zodat de schroef en de elektromotor samen draaien en werken.Een motorpomp in blik is echter een ongezegelde pomp en zowel de pomp als de aandrijvende motor zijn verzegeld in een drukvat gevuld met het gepompte medium.
Dit drukvat heeft alleen een statische afdichting en is uitgerust met een draadgroep om een roterend magnetisch veld te geven en de rotor aan te drijven.Deze structuur elimineert de roterende as afdichting apparaat dat traditionele centrifuge pompen hebben, zodat het volledig lekvrij kan werken.
Voordelen
(1) Lange levensduur, automatisch hydraulisch stuwkrachtbalansysteem in combinatie met siliciumcarbidelagers om een hoge levensduur te verkrijgen;
(2) Hoog efficiënt, geoptimaliseerd motorontwerp en hoog efficiënt hydraulisch onderzoek, uitstekende energie-efficiëntie bereikt;
(3) Hoge betrouwbaarheid, geavanceerde verwerkingstechnologie, hightech CNC-apparatuur en perfecte testen om de stabiliteit van de prestaties van het product te waarborgen;
(4) Monitor lager slijtage om online monitoring en automatische besturing te realiseren;
(5) Secundaire afdichting om de veiligheid van het milieu te waarborgen, zelfs in geval van een ongeval.
GESCHIEDENIS
Het beginsel en de structurele kenmerken van een beschermde pomp
De aandrijving van een gewone centrifuge pomp wordt bereikt door de draaischacht van de pomp via een koppeling met de elektrische as te verbinden,met een vermogen van meer dan 50 W,Een pomp met een motor is een pomp zonder afsluiting, waarbij zowel de pomp als de aandrijvende motor worden afgesloten in een drukvat dat is gevuld met het gepompte medium.en een stel draden wordt gebruikt om een roterend magnetisch veld te voorzien en de rotor te aandrijven.
Deze structuur elimineert het roterende as afdichtingsapparaat dat traditionele centrifugale pompen hebben, waardoor het volledig lekvrij is.
De pomp met motor in blik verbindt de pomp en de motor en de rotor van de motor en de draaibank van de pomp zijn op dezelfde as bevestigd.De afschermingshoes wordt gebruikt om de rotor en stator van de motor te scheidenDe rotor werkt in het te transporteren medium en de kracht ervan wordt via het statormagnetisch veld naar de rotor overgedragen.
Bovendien is de vervaardiging van pompen in blikken niet ingewikkeld.en hun hydraulische uiteinde kan worden ontworpen en vervaardigd volgens de structurele soorten en relevante normen en specificaties die gewoonlijk worden gebruikt in centrifugepompen.
Voorzorgsmaatregelen voor het gebruik van motorpomp in blik:
1Tijdens normale werking mag het uitlaatklep niet strak gesloten worden en moet het licht open gehouden worden om te voorkomen dat de lucht in de pomp verstopt raakt.
2Het is ten strengste verboden zonder vloeistof of langer dan 1 minuut te werken om schade aan de motor en de lagers te voorkomen.
3Het is ten strengste verboden om langer dan 1 minuut achteruit te rijden, aangezien achteruit rijden een abnormale slijtage van de lagers kan veroorzaken.
4Het is ten strengste verboden te werken onder cavitatieomstandigheden, anders kan dit leiden tot vroegtijdige slijtage van de lagers.
Parameters
Naam | TYPE | VLOG | Hoofd | Werktemperatuur | Vermogen | VISICOSITY | Druk | Verklaring |
G-type zelfprimmende motorpomp in blik | (G-serie) Zelfprimen | 200 m3/h | 150 meter | ¥+350°C | 160 kW | 100 mm/s | 2.5MPa |
De speciaal ontworpen dubbellagige pompkas is geschikt voor het pompen van vloeistoffen uit ondergrondse vaten en zorgt voor automatisch pompen. |
Modelbeschrijving
Materialen
Code | 4 | 5 | 6 | 7 | |
Gewatteerde delen | 304 | 304L | 316 | 316L | |
Gaskets | Pomp | Hoge temperatuur | met een gewicht van niet meer dan 50 kg | ||
Standaard | PTFE | ||||
Motor | PTFE | ||||
Kan | Hastelloy legering -C | Hastelloy legering -C | |||
Schacht | 304/301 | 304L | 316 | 316L | |
Schachthuls, stuwring | Stelliet | ||||
SSiC | |||||
Lagers | Grafietgeïmpregneerde furanhars, SSiC |
SECTORIEEL TEKEN
Modellen
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen (KW) | |||
n=2900r/min | 介质密度 ((Medium Density ((g/cm)) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen ((Kw) | |||
n=2900r/min | (Medium Density(g/cm)3) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Meer dan 10.000 klanten in de chemische, farmaceutische, nieuwe energie, elektronische aluminiumfolie en andere industrieën hebben gekozen voor RICITE producten (magnetische aandrijving pompen, chemische motor pompen,met een vermogen van niet meer dan 50 W, mechanische afdichtingscentrifuge pompen, enz.), en Ricite (Zhejiang) Science & Technology Co., Ltd. heeft deelgenomen aan de redactie van verschillende industriële technische normen en specificaties,en won de eer van high-techRicite (Zhejiang) Science & Technology Co., Ltd. is toegewijd aan de productie van lekvrije pompen,en voldoet aan het doel van de ontwikkeling van magnetische aandrijving pompen, chemische motorpompen en andere pompen, en streeft naar technologische innovatie en levert betrouwbare, kostenefficiënte en energiebesparende pompen en diensten aan klanten.
