Detailinformatie |
|||
Place of Origin | China | Merknaam | RICITE |
---|---|---|---|

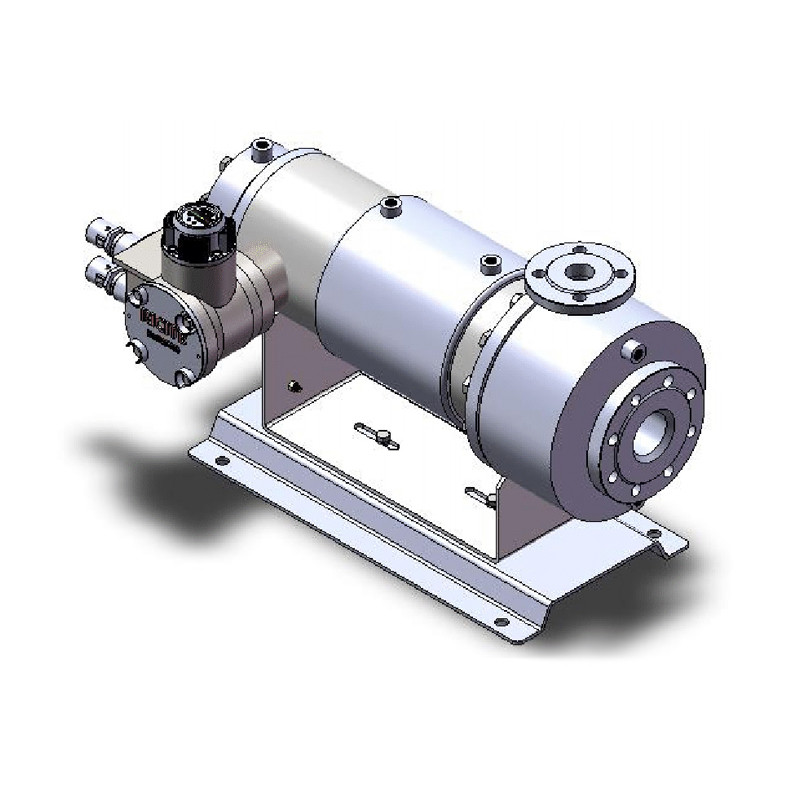

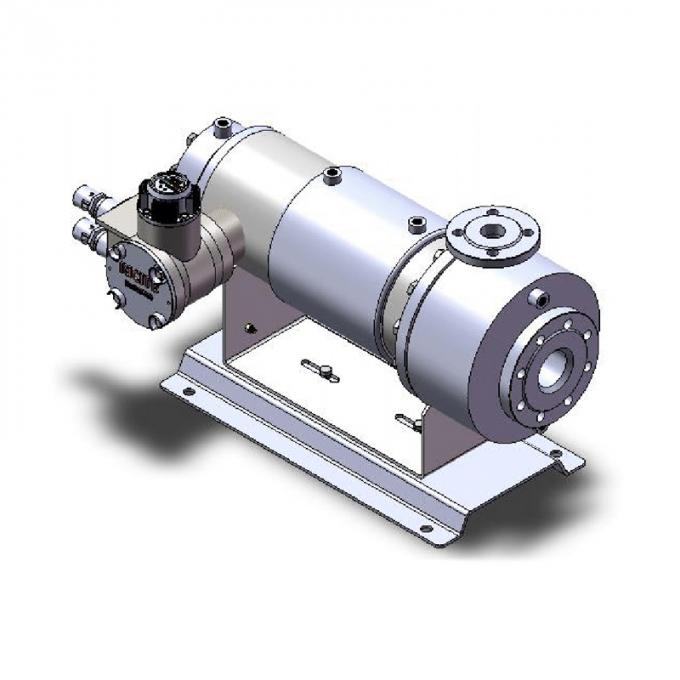

Model Number | k | Productnaam: | K Ingeblikte de Motorpomp van de Reeks Hoge Smelting Punt |
Kleur: | Rood, aangepast Blauw | Stroom: | 1000 m3/h |
lift: | 200 meter. | temperatuur: | ~+350℃ |
Kracht: | 160 kW | Viscositeit: | 100 mm/s |
Druk: | 2.5MPa | Toepassing: | aardolie, chemisch product, geneesmiddel, het galvaniseren |
Markeren: | ingeblikte typepomp,ingeblikte vacuümpomp,Ingeblikte Typepomp 160kW |
BEMARKINGSEN van de onderstaande onderdelen:
Beschrijving
Hoogsmeltpunttype
Aan het hydraulische uiteinde en aan de motorzijde van de pomp zijn jassen aangebracht, die bij een bepaalde temperatuur met stoom of vloeistof kunnen worden gevuld om kristallisatie van vloeistof met een hoog smeltpunt te voorkomen.De buitencirculatiepijp van de pomp moet ook met een jas worden geïsoleerd (verwarmd).
The aandrijving van een gewone centrifuge pomp wordt bereikt door de draaischacht van de pomp via een koppeling met de elektrische as te verbinden,met een vermogen van meer dan 50 W,Een pomp met een motor is een pomp zonder afsluiting, waarbij zowel de pomp als de aandrijvende motor worden afgesloten in een drukvat dat is gevuld met het gepompte medium.en een stel draden wordt gebruikt om een roterend magnetisch veld te voorzien en de rotor te aandrijven.
Deze structuur elimineert het roterende as afdichtingsapparaat dat traditionele centrifugale pompen hebben, waardoor het volledig lekvrij is.
De pomp met motor in blik verbindt de pomp en de motor en de rotor van de motor en de draaibank van de pomp zijn op dezelfde as bevestigd.De afschermingshoes wordt gebruikt om de rotor en stator van de motor te scheidenDe rotor werkt in het te transporteren medium en de kracht ervan wordt via het statormagnetisch veld naar de rotor overgedragen.
Bovendien is de vervaardiging van pompen in blikken niet ingewikkeld.en hun hydraulische uiteinde kan worden ontworpen en vervaardigd volgens de structurele soorten en relevante normen en specificaties die gewoonlijk worden gebruikt in centrifugepompen.
Voordelen
(1) Lange levensduur, automatisch hydraulisch stuwkrachtbalansysteem in combinatie met siliciumcarbidelagers om een hoge levensduur te verkrijgen;
(2) Hoog efficiënt, geoptimaliseerd motorontwerp en hoog efficiënt hydraulisch onderzoek, uitstekende energie-efficiëntie bereikt;
(3) Hoge betrouwbaarheid, geavanceerde verwerkingstechnologie, hightech CNC-apparatuur en perfecte testen om de stabiliteit van de prestaties van het product te waarborgen;
(4) Monitor lager slijtage om online monitoring en automatische besturing te realiseren;
(5) Secundaire afdichting om de veiligheid van het milieu te waarborgen, zelfs in geval van een ongeval.
Vaak voorkomende storingen en onderhoud van pompen in blik
1. motorpomp met blik kan geen medium pompen: er is een probleem met de zuigpijplijn, zoals verstopping of luchtlek.Of de zuig- of uitlaatleidingskleppen gesloten zijn en of de beheersconfiguratie correct is.
Oplossing: Gebruikers kunnen bovenstaande problemen oplossen door het medium goed te sluiten, schoon te maken en te configureren.dat is dat de zuigdruk kop is te laagHet overeenkomstige probleem kan worden opgelost door de zuigdrukkop te verhogen.
2. Te kleine of te grote doorstroming van motorpompen in blikken: Er zijn veel oorzaken voor dit type storing, die kunnen zijn verstoptheid of schaling van pijpleidingen, filters of roerwielen.
Als de pomp niet volledig gevuld is met vloeistof of de inlaatklep niet volledig geopend is, voert u eenvoudig de bijbehorende ingreep uit.Als de doorstroming te hoog isAls de kop van de pomp te klein is, moet je de uitlaatklep afschakelen.het is een systeemprobleem en u moet contact opnemen met de fabrikant van de pomp om te helpen oplossen.
3Wanneer de motorpomp in blik werkt, is het geluid relatief luid of onstabiel: dan moet worden overwogen of de onderdelen in de pomp, zoals lagers, versleten zijn, of het geluid van de motorpomp in blik is.en of er vreemde voorwerpen zijn in de motorpomp
Oplossing: Indien een dergelijke situatie zich voordoet, moet u contact opnemen met de fabrikant of met professioneel onderhoudspersoneel voor demontage en reparatie.
4De weerstandswaarde van de motorkol is normaal, maar de pomp kan niet draaien: de oorzaak is droog slijpen als gevolg van het zonder vloeistof draaien.en de rotorachtschuil en het grafietlager zitten vastOf door andere mechanische storingen die verstoring veroorzaken.
Oplossing: de motorpomp uit de blikken uit elkaar halen, de accessoires schoonmaken en het foutpunt vinden.
5De motor is in orde, maar de werkstroom is te hoog: de reden is dat er niet genoeg vloeistof kan worden geleid.Of er kan mechanische verstopping en afwijking in de bevestiging van de motor eind deksel.
Oplossing: na ontbinding, schoonmaken en opnieuw monteren.
GESCHIEDENIS
De motorpomp in blik bestaat uit een motor en een pomp in blik, het binnenste oppervlak van de stator en het buitenste oppervlak van de rotor zijn bedekt met een dunwandig niet-magnetisch corrosiebestendig metaal,dus de stator windingDe rotorkern wordt niet door de dragende vloeistof geërodueerd, omdat ze volledig gescheiden zijn.de hele rotor is ondergedompeld in de vervoervloeistof, geen draaiende delen uitstrekken naar buiten, is een structuur zonder lekkage, dus het heeft de volgende voordelen
(1) Onlekkbaar, geschikt voor het vervoer van giftige, explosieve, ontvlambare, gezuiverde, corrosieve vloeistoffen;
(2) Volledige afdichting, geschikt voor het vervoer van vloeistoffen die gemakkelijk kunnen worden geoxideerd;
(3) Geen mechanische afdichting, geschikt voor het vervoeren van vloeistoffen met hoge systeemdruk, vloeistoffen met een hoog smeltpunt, vloeistoffen met hoge temperatuur en vloeistoffen met lage temperatuur.
(4) Met behulp van een smeermiddel, geen behoefte aan vet, geen verontreiniging van de vervoerde vloeistof, geen behoefte aan vetinspuiting en drainage;
(5) Vanwege de coaxiale integratie van de motor en de pomp is het ruimtebesparend, lichtgewicht, compact ontworpen, eenvoudig te onderhouden en te demonteren;
(6) De motor wordt gekoeld met water of met natuurlijke koeling, zonder ventilator, waardoor de trillingen minder zijn en het geluid minder.
Parameters
Naam | TYPE | VLOG | Hoofd | Werktemperatuur | Vermogen | VISICOSITY | Druk | Verklaring |
K-serie smeltpunt motorcontainer punt | K-serie | 1000 m3/h | 200 meter. | ¥+350°C | 160 kW | 100 mm/s | 2.5MPa | Smeltpunt lager dan 140°C |
Modelbeschrijving
Materialen
Code | 4 | 5 | 6 | 7 | |
Gewatteerde delen | 304 | 304L | 316 | 316L | |
Gaskets | Pomp | Hoge temperatuur | met een gewicht van niet meer dan 50 kg | ||
Standaard | PTFE | ||||
Motor | PTFE | ||||
Kan | Hastelloy legering -C | Hastelloy legering -C | |||
Schacht | 304/301 | 304L | 316 | 316L | |
Schachthuls, stuwring | Stelliet | ||||
SSiC | |||||
Lagers | Grafietgeïmpregneerde furanhars, SSiC |
SECTORIEEL TEKEN
Modellen
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen (KW) | |||
n=2900r/min | 介质密度 ((Medium Density ((g/cm)) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen ((Kw) | |||
n=2900r/min | (Medium Density(g/cm)3) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Meer dan 10.000 klanten in de chemische, farmaceutische, nieuwe energie, elektronische aluminiumfolie en andere industrieën hebben gekozen voor RICITE producten (magnetische aandrijving pompen, chemische motor pompen,met een vermogen van niet meer dan 50 W, mechanische afdichtingscentrifuge pompen, enz.), en Ricite (Zhejiang) Science & Technology Co., Ltd. heeft deelgenomen aan de redactie van verschillende industriële technische normen en specificaties,en won de eer van high-techRicite (Zhejiang) Science & Technology Co., Ltd. is toegewijd aan de productie van lekvrije pompen,en voldoet aan het doel van de ontwikkeling van magnetische aandrijving pompen, chemische motorpompen en andere pompen, en streeft naar technologische innovatie en levert betrouwbare, kostenefficiënte en energiebesparende pompen en diensten aan klanten.
