Detailinformatie |
|||
Plaats van herkomst | China | Merknaam | RICITE |
---|---|---|---|
Modelnummer | X | Naam van het product: | X pompen van de reeks de modder ingeblikte motor |
Kleur: | Rood, aangepast Blauw | Stroom: | 300m3/h |
lift: | 200 meter. | temperatuur: | ~+350℃ |
Kracht: | 132 kW | Viscositeit: | 100 mm/s |
Druk: | 10MPa | Toepassing: | aardolie, chemisch product, geneesmiddel, het galvaniseren |
Markeren: | ingeblikte verticale turbinepomp,de verticale turbine kan pompen,de verticaal kan pompen |

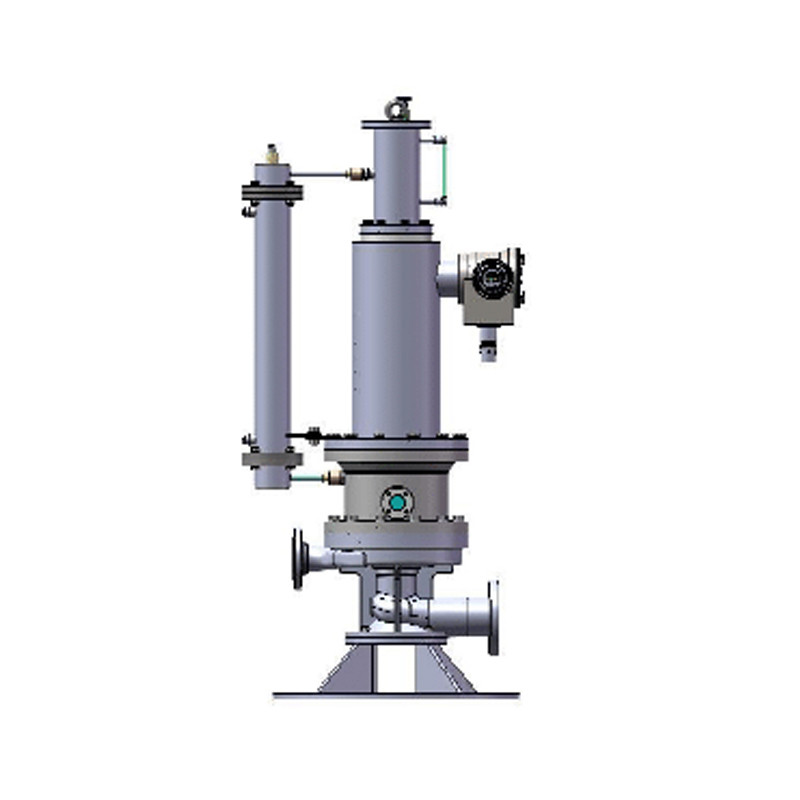

motorpompen voor de X-serie
Beschrijving
motorpompen voor de X-serie is geschikt voor het vervoer van vloeistoffen gemengd met veel modder.
De chemische motorpomp in blik bestaat uit een afschermingsmotor en een pomp als geheel.met de binnenste oppervlakte van de stator en de buitenste oppervlakte van de rotor bedekt met een metalen dunne cilinder met een dunne wand, niet-magnetisch en corrosiebestendigDe stator winding en de rotorkern zijn volledig gescheiden van het transportmedium en zullen niet worden gecorrodieerd door de transportvloeistof.De rotor wordt geconstrueerd met een spiraal van de volgende afmeting:Het is een volledig lekkagevrije structuur.
Het De maximale werkstroom is 1200m3/h, de maximale kop is 600m, het temperatuurbereik is -120-350°C en de maximale druk van het systeemontwerp is 20MPa.
Voordelen
(1) Lange levensduur, automatisch hydraulisch stuwkrachtbalansysteem in combinatie met siliciumcarbidelagers om een hoge levensduur te verkrijgen;
(2) Hoog efficiënt, geoptimaliseerd motorontwerp en hoog efficiënt hydraulisch onderzoek, uitstekende energie-efficiëntie bereikt;
(3) Hoge betrouwbaarheid, geavanceerde verwerkingstechnologie, hightech CNC-apparatuur en perfecte testen om de stabiliteit van de prestaties van het product te waarborgen;
(4) Monitor lager slijtage om online monitoring en automatische besturing te realiseren;
(5) Secundaire afdichting om de veiligheid van het milieu te waarborgen, zelfs in geval van een ongeval.
Vaak voorkomende storingen en onderhoud van pompen in blik
1. motorpomp met blik kan geen medium pompen: er is een probleem met de zuigpijplijn, zoals verstopping of luchtlek.Of de zuig- of uitlaatleidingskleppen gesloten zijn en of de beheersconfiguratie correct is.
Oplossing: Gebruikers kunnen bovenstaande problemen oplossen door het medium goed te sluiten, schoon te maken en te configureren.dat is dat de zuigdruk kop is te laagHet overeenkomstige probleem kan worden opgelost door de zuigdrukkop te verhogen.
2. Te kleine of te grote doorstroming van motorpompen in blikken: Er zijn veel oorzaken voor dit type storing, die kunnen zijn verstoptheid of schaling van pijpleidingen, filters of roerwielen.
Als de pomp niet volledig gevuld is met vloeistof of de inlaatklep niet volledig geopend is, voert u eenvoudig de bijbehorende ingreep uit.Als de doorstroming te hoog isAls de kop van de pomp te klein is, moet je de uitlaatklep afschakelen.het is een systeemprobleem en u moet contact opnemen met de fabrikant van de pomp om te helpen oplossen.
3Wanneer de motorpomp in blik werkt, is het geluid relatief luid of onstabiel: dan moet worden overwogen of de onderdelen in de pomp, zoals lagers, versleten zijn, of het geluid van de motorpomp in blik is.en of er vreemde voorwerpen zijn in de motorpomp
Oplossing: Indien een dergelijke situatie zich voordoet, moet u contact opnemen met de fabrikant of met professioneel onderhoudspersoneel voor demontage en reparatie.
4De weerstandswaarde van de motorkol is normaal, maar de pomp kan niet draaien: de oorzaak is droog slijpen als gevolg van het zonder vloeistof draaien.en de rotorachtschuil en het grafietlager zitten vastOf door andere mechanische storingen die verstoring veroorzaken.
Oplossing: de motorpomp uit de blikken uit elkaar halen, de accessoires schoonmaken en het foutpunt vinden.
5De motor is in orde, maar de werkstroom is te hoog: de reden is dat er niet genoeg vloeistof kan worden geleid.Of er kan mechanische verstopping en afwijking in de bevestiging van de motor eind deksel.
Oplossing: na ontbinding, schoonmaken en opnieuw monteren.
GESCHIEDENIS
De motorpomp in blik bestaat uit een motor en een pomp in blik, het binnenste oppervlak van de stator en het buitenste oppervlak van de rotor zijn bedekt met een dunwandig niet-magnetisch corrosiebestendig metaal,dus de stator windingDe rotorkern wordt niet door de dragende vloeistof geërodueerd, omdat ze volledig gescheiden zijn.de hele rotor is ondergedompeld in de vervoervloeistof, geen draaiende delen uitstrekken naar buiten, is een structuur zonder lekkage, dus het heeft de volgende voordelen
(1) Onlekkbaar, geschikt voor het vervoer van giftige, explosieve, ontvlambare, gezuiverde, corrosieve vloeistoffen;
(2) Volledige afdichting, geschikt voor het vervoer van vloeistoffen die gemakkelijk kunnen worden geoxideerd;
(3) Geen mechanische afdichting, geschikt voor het vervoeren van vloeistoffen met hoge systeemdruk, vloeistoffen met een hoog smeltpunt, vloeistoffen met hoge temperatuur en vloeistoffen met lage temperatuur.
(4) Met behulp van een smeermiddel, geen behoefte aan vet, geen verontreiniging van de vervoerde vloeistof, geen behoefte aan vetinspuiting en drainage;
(5) Vanwege de coaxiale integratie van de motor en de pomp is het ruimtebesparend, lichtgewicht, compact ontworpen, eenvoudig te onderhouden en te demonteren;
(6) De motor wordt gekoeld met water of met natuurlijke koeling, zonder ventilator, waardoor de trillingen minder zijn en het geluid minder.
Parameters
Naam | TYPE | VLOG | Hoofd | Werktemperatuur | Vermogen | VISICOSITY | Druk | Verklaring |
X Motorpomp in modderblikken | X modder | 300 m3/h | 200 meter. | ¥+350°C | 132 kW | 100 mm/s | 10 MPa |
Geschikt voor vloeistoffen met een hoog gehalte aan lozingen, zoals modder, rioolwater, kristallisatie, enz. |
Modelbeschrijving
Materialen
Code | 4 | 5 | 6 | 7 | |
Gewatteerde delen | 304 | 304L | 316 | 316L | |
Gaskets | Pomp | Hoge temperatuur | met een gewicht van niet meer dan 50 kg | ||
Standaard | PTFE | ||||
Motor | PTFE | ||||
Kan | Hastelloy legering -C | Hastelloy legering -C | |||
Schacht | 304/301 | 304L | 316 | 316L | |
Schachthuls, stuwring | Stelliet | ||||
SSiC | |||||
Lagers | Grafietgeïmpregneerde furanhars, SSiC |
SECTORIEEL TEKEN
Modellen
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen (KW) | |||
n=2900r/min | 介质密度 ((Medium Density ((g/cm)) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Nee, dat is niet waar. |
Pompmodel |
Versnelling | Vermogen ((Kw) | |||
n=2900r/min | (Medium Density(g/cm)3) | |||||
Stroom m3/h | Hoofd | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
