Contacten: | Miss. Susan Meng |
---|---|
e-mail: | susanmeng@ricitepump.com |
Tel.: | +8618217690219 |
welke app: | 8618217690219 |
wechatten: | +8618217690219 |
Plaats van herkomst: | China |
Merknaam: | RICITE |
Modelnummer: | RMI |
Min. bestelaantal: | 1 reeks |
Verpakking Details: | HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING |
Levertijd: | 5-8 het werk dayes |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 50 reeksen per dag |
Detailinformatie |
|||
Plaats van herkomst | China | Merknaam | RICITE |
---|---|---|---|
Modelnummer | RMI | Naam van het product: | RMI Centrifugaalpomp van de Roestvrij staal de Magnetische Aandrijving |
Kleur: | Rood, Blauw op maat | kaliber: | 32-300 mm |
Stroom: | 3.2-1000m3/h | lift: | 8150m |
temperatuur: | -20℃ - +120℃ (pas aan als needed+120 ℃ - +350 ℃) | Druk: | 0-1.6Mpa (Aangepaste 1.6-30Mpa zoals nodig) |
Kracht: | 1.1-315KW | Toepassing: | petroleum, chemische industrie, farmaceutische industrie, galvanisering |
Hoog licht: | sealless magnetische aandrijvings chemische pomp,centrifugaal sealless magnetische aandrijvings chemische pomp,magnetische chemische pomp |

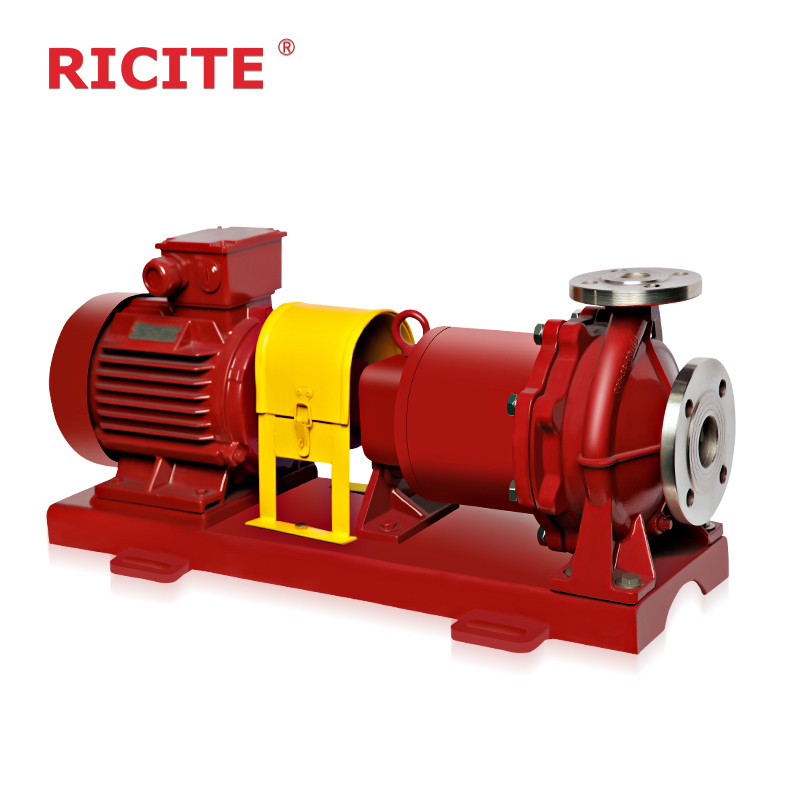

RMI roestvrij staal magnetische aandrijving centrifuge pomp
Beschrijving
RMIMagnetische pomp van roestvrij staal is een soort pomp die gebruikmaakt van magnetische transmissie, die de motor van de pompkantoor kan scheiden,vermijden van het probleem van vloeistoflekken bij de afdichting van traditionele pompenHet bestaat voornamelijk uit aandrijvingsapparaten, magnetische rotoren, afdichtingshulzen, statische afdichtingen en andere onderdelen.
Het werkingsprincipe is om met behulp van een magnetische transmissie de rotatie van de elektromotor om te zetten in de rotatie van de pomp.de elektromotor drijft de externe magnetische rotor om te draaien, en door middel van magnetisch veld inductie, de interne magnetische rotor van de rotor drijft de pomp lichaam te draaien.het lekprobleem van dynamische afdichtingen kan worden vermeden, waardoor vloeistoflekken en milieuvervuiling worden voorkomen.
Al met al hebben magnetische pompen van roestvrij staal een uitstekende afdichtingsprestatie en kunnen ze vloeistoflekken voorkomen, waardoor ze veel worden gebruikt in industrieën met hoge eisen aan vloeistoflekken en vervuiling.
AANVRAAG
RMI serie magnetische aandrijving pomp is geschikt voor aardolie, chemische, farmaceutische, galvanisering, voedsel, film en druk, waterbehandeling, nationale defensie, en andere industrieën,is de ideale pomp voor het vervoeren van ontvlambaar, explosieve, agressieve, giftige, gezuiverde en diverse corrosieve vloeistoffen.
De natte delen van de magnetische pomp van de RMI-serie zijn van roestvrij staal en deze pompen zijn geschikt voor het vervoer van medium met een druk van niet meer dan 1,6 MPa, een temperatuur van niet meer dan 120 °C,en viscositeit niet meer dan 30x 10-6 mz V / S, geen vaste deeltjes en vezels. Neem contact op met de verkoop om meer ondersteuning te krijgen als de druk hoger is dan 1,6 MPa, of de temperatuur hoger is dan 120 graden, of een warmtejas nodig hebt, enz.
Structurele kenmerken Bewerking Broadcast
Permanente magneet
De permanente magneet van zeldzame aard permanente magnetische materialen heeft een breed werktemperatuurbereik (-45-400 °C), een hoge coerciviteit, een goede anisotropie in de richting van het magnetisch veld,en geen demagnetisatie als de polen dicht bij elkaar zijnHet is een goede magnetische veldbron.
Isolatiehuls
Wanneer de metalen isolatiehuls wordt gebruikt, bevindt de isolatiehuls zich in een sinusvormig wisselend magnetisch veld,en Eddy-stroom wordt geïnduceerd op de sectie loodrecht op de richting van de magnetische kracht lijn en omgezet in warmteDe uitdrukking voor wervelstroom is: waar Pe - wervelstroom; K - constante; N - nominale snelheid van de pomp; T - magnetisch transmissiekoppel; F - druk in de afstandsmeter;D - Innerlijke diameter van de afstandsbekleding- de elektrische weerstand van een materiaal; - de treksterkte van het materiaal; na het ontwerp van de pomp worden n en T gegeven door de bedrijfsomstandigheden;en het verminderen van wervelstromen kan alleen worden beschouwd vanuit aspecten zoals F en DHet selecteren van niet-metalen materialen met een hoge weerstand en sterkte voor het maken van isolatiehulzen heeft een aanzienlijk effect op het verminderen van wervelstromen.
Koel- en smeermiddelstroom
Wanneer de pomp draait, moet een kleine hoeveelheid vloeistof worden gebruikt om het ringvormige gat tussen de binnenste magnetische rotor en de isolatiehuls te spoelen en af te koelen.met een vermogen van niet meer dan 50 W,De koelmiddelstroom bedraagt gewoonlijk 2% -3% van de pompontwerpstroom en het ringvormige gat tussen de innerlijke magnetische rotor en de isolatiehuls genereert hoge warmte als gevolg van wervelstromen.Wanneer het koelmiddel onvoldoende is of het spoelgat niet glad of geblokkeerd is, zal de temperatuur van het medium hoger zijn dan de werktemperatuur van de permanente magneet, waardoor geleidelijk het magnetisme van de innerlijke magnetische rotor wordt verloren,en veroorzaakt de magnetische aandrijving te falenWanneer het medium water of vloeistof op waterbasis is, kan de temperatuurstijging in het ringscheidsgebied op 3-5 °C worden gehandhaafd.de temperatuurstijging in het ringspleetgebied kan op 5-8 °C worden gehandhaafd.
schuiflagers
De materialen die worden gebruikt voor magnetische pompschuiflagers zijn onder meer geïmpregneerd grafiet, gevuld PTFE, ingenieurskeramiek, enz.en wrijvingsvermogen van ingenieurskeramiek, zijn de schuiflagers van magnetische pompen voornamelijk gemaakt van ingenieurskeramiek.de lagerafstand mag niet te klein zijn om ongelukken met het vasthouden van de as te voorkomen;.
De magnetische pomp wordt geleid door een magnetische pomp.verschillende materialen moeten worden geselecteerd om lagers te maken op basis van verschillende media en bedrijfsomstandigheden.
GESCHIEDENIS
1, CFD (Computational Fluid Dynamics) ontwerp van hydraulische componenten, breed stroomkanaal, hoog rendement, lage NPSHr-prestaties, minder radiële kracht.
2De natte onderdelen worden gevormd door nauwkeurige gietvorm, gladde binnenwand van het stroomkanaal en hoge efficiëntie.
3. Kies voor permanente magneten met een hoge prestatie NdFeB (neodymium ijzerboor) en SmCo (samarium kobalt) om voldoende magnetisch koppel te garanderen.
4. lage wervelstroom kan ontwerpen, zodat het rendement van de pomp hoger is.
5Modulaire onderdelen, eenvoudig te onderhouden.
6Een eenvoudig lager en as met een hoge slijtvastheid, een hoge corrosiebestendigheid, een uniek ontwerp van de dubbellagers, met een dynamische smeerstructuur.om de stabiele prestaties te garanderen en de levensduur te verlengen.
7- Speciale smeer- en koelontwerp: het transportmedium wordt gebruikt om de warmte die wordt gegenereerd door de wervelstroom op de blik te verwijderen en het vlaklager te smeren,zodat de askracht van de pomp automatisch kan in evenwicht komen en de veilige werking van de pomp kan waarborgen.
8De blik is gemaakt van hoogwaardig roestvrij staal met geavanceerde technologie, drain medium volledig (wanneer stoppen om te repareren) en automatisch leeg (wanneer opnieuw starten).
9Als de toepassing vereist is, kan een warmtejas, koeljas of een hoge temperatuurjas worden toegevoegd.
Parameters:
Naam | TYPE | VLOG | Hoofd | werktemperatuur | vermogen | snelheid | Dia van Flangen | druk |
Roestvrij magnetische staal aandrijvingspomp |
RMI | 3.2-1000 m3/h | 8 tot 150 m | -20 tot 350°C | 1.1-315kw | 2900/1450 r/min | 32-200 mm | 0-1.6Mpa (1.6-30Mpa moet worden aangepast) Roteren in de wijzerslag van de motor) |
Modellencode:
Modellen:
Model | Q (m3/h) |
H (m) |
n (r/min) |
Het (%) |
Motor | vermogen (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
Meer dan 10.000 klanten in de chemische, farmaceutische, nieuwe energie, elektronische aluminiumfolie en andere industrieën hebben gekozen voor RICITE producten (magnetische aandrijving pompen, chemische motor pompen,met een vermogen van niet meer dan 50 W, mechanische afdichtingscentrifuge pompen, enz.), en Ricite (Zhejiang) Science & Technology Co., Ltd. heeft deelgenomen aan de redactie van verschillende industriële technische normen en specificaties,en won de eer van high-techRicite (Zhejiang) Science & Technology Co., Ltd. is toegewijd aan de productie van lekvrije pompen,en voldoet aan het doel van de ontwikkeling van magnetische aandrijving pompen, chemische motorpompen en andere pompen, en streeft naar technologische innovatie en levert betrouwbare, kostenefficiënte en energiebesparende pompen en diensten aan klanten.
