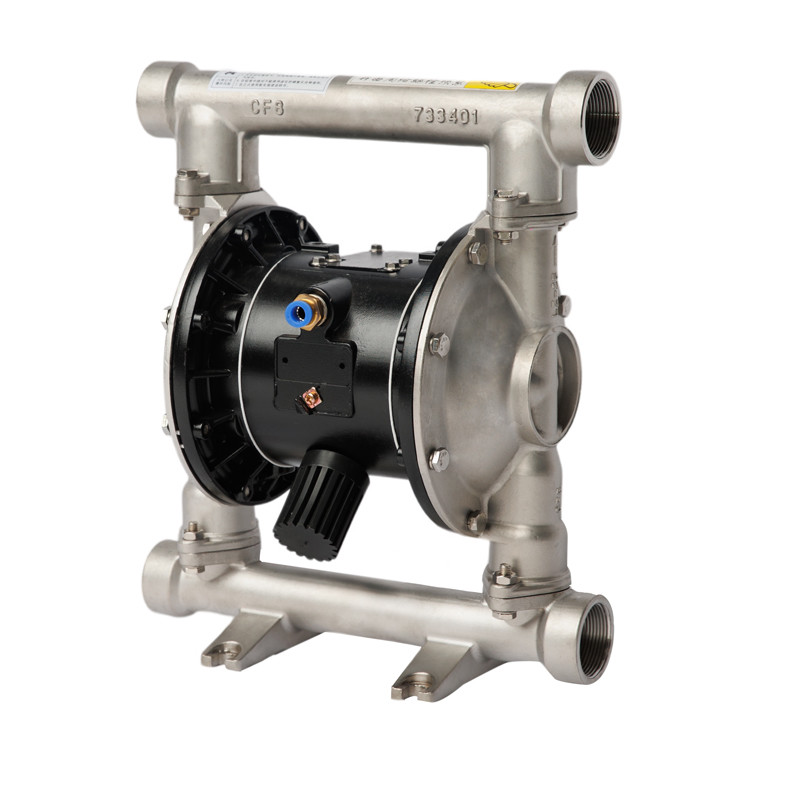

Mini roestvrij staal luchtdiafragma pomp

Productdetails
Plaats van herkomst: China
Merknaam: RICITE
Modelnummer: Qby3-p/qby3-q
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Verpakking Details: houten geval
Levertijd: 5-8 het werk dayes
Betalingscondities: L/C, T/T
Levering vermogen: 50 reeksen per dag

Detailinformatie

Productomschrijving

QBY3 pneumatische luchtdiafragmapomp van roestvrij staal



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Beschrijving

De pneumatische diafragmapomp is een nieuw type transportmachine dat gecomprimeerde lucht gebruikt als energiebron.en zeer giftige vloeistoffen, kan het volledig worden gepompt en opgenomen.
Er zijn vier soorten materialen voor pneumatische membraanpompen: technische kunststof, aluminiumlegering, roestvrij staal en gietijzer.Fluorrubber, polytetrafluorethyleen, polytetrafluorethyleen, enz. volgens verschillende vloeibare media om aan de behoeften van verschillende gebruikers te voldoen.Het wordt bij verschillende speciale gelegenheden geïnstalleerd om verschillende media te pompen die niet door conventionele pompen kunnen worden gepompt, en heeft bevredigende resultaten geboekt.



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0GESCHIEDENIS



1. geen behoefte aan watervoorziening, de zuigkracht is tot 5 meter, het hoofd is tot 84 meter en de uitlaatdruk is > 7 bar;

2. Een gladde en brede binnenpijplijn, kan de diameter van grotere deeltjes met een diameter van 10 mm overbrengen. Bij het pompen van modder of onzuiverheden is het bijna geen slijtage van de pomp;

3. Het hoofd en de stroom kunnen stapsgewijs worden aangepast door de luchtklep te openen (luchtdrukregeling is tussen 1-7 bar);

4De pomp heeft geen draaiende onderdelen, geen asdicht, en het diafragma en andere mechanische onderdelen zijn van het medium gescheiden, zodat het getransporteerde medium niet lekt.is geschikt voor het pompen van giftige stoffen, agressieve of corrosieve vloeistoffen, is veilig voor milieu en werknemers;

5. geen behoefte aan elektriciteit, veilig en betrouwbaar voor gebruik in brandbare en explosieve plaatsen;

6. Kan worden gebruikt als een onderwaterpomp;

7. Makkelijk te gebruiken, het starten of stoppen van de pomp is eenvoudig door het gasklep te openen en sluiten.eenmaal overbelast, stopt de pomp automatisch door zelfbescherming wanneer de belasting weer normaal is en kan deze automatisch opnieuw worden gestart;

8- Compacte structuur, minder versleten onderdelen, de pomp is eenvoudig te installeren en onderhouden, het door de pomp vervoerde medium komt niet in aanraking met de gasverdelingsklep, koppelstaaf en andere bewegende onderdelen,dus de slijtage van rotoren, zuigers, tandwielen, lemmen en andere onderdelen is verminderd;

9. Kan hoge viscose vloeistoffen vervoeren (viscositeit onder 10.000 cP);

10Het hoeft niet met olie te worden gesmeerd en kan droog lopen.





The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidIn de twee symmetrische werkkamers van de pomp is elk voorzien van een elastisch diafragma.en gecomprimeerde lucht komt de distributie klep van de inlaat verbinding van de pomp om de diafragma's in de twee werkkamers duwenHet gas in de andere werkkamer wordt tegelijkertijd uit de pomp achter het diafragma afgevoerd.De pneumatische diafragmapomp bestaat uit twee hoofdonderdelen.: een luchtstroomstructuur en een vloeistofstroomstructuur, die volledig zijn geïsoleerd door de twee diafragma's aan beide zijden.

Bij een werkdruk van 5 tot 8 kg moet de luchttoevoer slechts meer dan 2 kg per vierkante centimeter bedragen om te werken.het hoogdrukgas in de klepkamer drijft de verbindingsstaaf om heen en weer te bewegen door het luchtstroomgeleidingssysteemHet verbruikte gas onder lage druk wordt tegelijkertijd snel door de uitlaatgassen afgevoerd.de verbindingsstaaf schacht drijft de diafragma's aan beide zijden naar links en rechts te bewegen, waardoor de luchtdruk aan beide zijden van de volumekamers afwisselend verandert, waardoor continue zuig- en ontlading van vloeistof wordt bereikt.



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0GEBRUIKEN

Veel gebruikt in de olie-, chemische, voedingsmiddelen-, farmaceutische, elektronische, keramische, textiel-, brouw-, pulp- en andere industrieën.

Mini roestvrij staal luchtdiafragma pomp 3Mini roestvrij staal luchtdiafragma pomp 4



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Modellencodering

Mini roestvrij staal luchtdiafragma pomp 6



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0MVervaardiging



Gewatteerde delen





Gegooid staal/ijzer



Aluminium



Roestvrij staal 304



roestvrij staal 316L

PP

PP



PVDF



met een gewicht van niet meer dan 50 kg

G L P Q S F H



Materiaal voor diafragma's



NBR CR EPDM PVDF PTFE CO Santoprene
B. D E V F M Een



Ballenmaterialen



NBR CR EPDM PVDF PTFE van roestvrij staal 304 Santoprene
B. D E V F P Een



Bal. Zitting Materialen



NBR CR PVDF PTFE van roestvrij staal 304 PP Santoprene
B. D V F P S Een



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Modellen



Naam TYPE VLOG Druk Zuighoogte Vaste Luchtinlaat Vloeistofinlaat Hoofdmateriaal

PP/PVDF
Pneumatische

Diafragma

Pomp

QBY3-20
QBY3-25
15 gpm ((57 lpm),3.4 m3/h) 100 psi ((0,7 MPa,7 bar) 0-2,5 m 2.5 mm Rc1/4" Rp3/4"Rp1" PP/PVDF
QBY3-32
QBY3-40
40 gpm ((151lpm,9m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 3.2 mm Rc1/2" Rp1-1/4"Rp1-1/2"
QBY3-50
QBY3-65
100 gpm ((378,5 lpm,22 m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 4.8 mm Rc1/2" Rp2"Rp2-1/2"
QBY3-125 275 gpm ((1041lpm,62m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-3m 9.4 mm Rc3/4" DN125 PN10 PP

Aluminium
Pneumatische

Diafragma

Pomp

QBY3-20
QBY3-25
15 gpm ((57 lpm),3.4 m3/h) 100 psi ((0,7 MPa,7 bar) 0-5.48m 2.5 mm Rc1/4" Rp3/4"Rpl" Aluminium
QBY3-32
QBY3-40
40 gpm ((151lpm,9m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 3.2 mm Rc1/2" Rp1-1/4"Rp1-1/2"
QBY3-50
QBY3-65
100 gpm ((378,5 lpm,22 m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 4.8 mm Rc1/2" Rp2"Rp2-1/2"
QBY3-80
QBY3-100
150 gpm ((568lpm,34m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 6.3 mm Rc1/2" Rp3"Rp4"
QBY3-125 275 gpm ((1041lpm,62m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 9.4 mm Rc3/4" DN125 PN10

Roestvrij staal/ gietijzer
Pneumatisch diafragma

Pomp

QBY3-20
QBY3-25
15 gpm ((57 lpm),3.4 m3/h) 100 psi ((0,7 MPa,7 bar) 0-5.48m 2.5 mm Rc1/4" Rp3/4"Rpl" Roestvrij staal/ gietijzer
QBY3-32
QBY3-40
40 gpm ((151lpm,9m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 3.2 mm Rc1/2" Rp1-1/4"Rp1-1/2"
QBY3-50
QBY3-65
100 gpm ((378,5 lpm,22 m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 4.8 mm Rc1/2" Rp2"Rp2-1/2"
QBY3-80
QBY3-100
150 gpm ((568lpm,34m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 6.3 mm Rc1/2" Rp3"Rp4"
QBY3-125 275 gpm ((1041lpm,62m3/h) met een vermogen van meer dan 50 W,8.4 bar) 0-5.48m 9.4 mm Rc3/4" DN125 PN10



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0PTRIJDSVORMEN

Mini roestvrij staal luchtdiafragma pomp 10







Meer dan 10.000 klanten in de chemische, farmaceutische, nieuwe energie, elektronische aluminiumfolie en andere industrieën hebben gekozen voor RICITE producten (magnetische aandrijving pompen, chemische motor pompen,met een vermogen van niet meer dan 50 W, mechanische afdichtingscentrifuge pompen, enz.), en Ricite (Zhejiang) Science & Technology Co., Ltd. heeft deelgenomen aan de redactie van verschillende industriële technische normen en specificaties,en won de eer van high-techRicite (Zhejiang) Science & Technology Co., Ltd. is toegewijd aan de productie van lekvrije pompen,en voldoet aan het doel van de ontwikkeling van magnetische aandrijving pompen, chemische motorpompen en andere pompen, en streeft naar technologische innovatie en levert betrouwbare, kostenefficiënte en energiebesparende pompen en diensten aan klanten.
